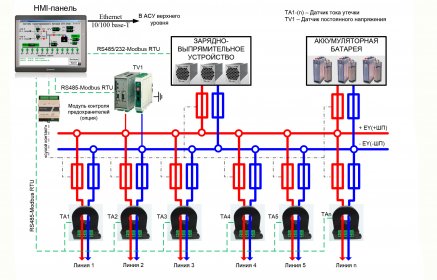

Система выполняет (в соответствии с заказом) следующие функции:
- Измерение и контроль напряжения сети.
- Измерение и контроль напряжения асимметрии аккумуляторной батареи.
- Измерение и контроль направления тока аккумуляторной батареи.
- Измерение токов зарядных устройств.
- Контроль положения коммутационных аппаратов отходящих линий постоянного тока.
- Измерение и контроль полного сопротивления изоляции сети.
- Измерение полных сопротивлений изоляции отходящих линий постоянного тока.
- Формирование обобщенных сигналов о неисправностях в сети и в самой системе.
- Передача информации на верхний уровень АСУТП (Modbus TCP, RTU).
- Все измерения и результаты контроля отображаются на HMI-панели системы.
Графический интерфейс также позволяет легко и просто настраивать систему. Программное обеспечение позволяет еще на стадии производства настроить систему под конкретные требования Заказчика.

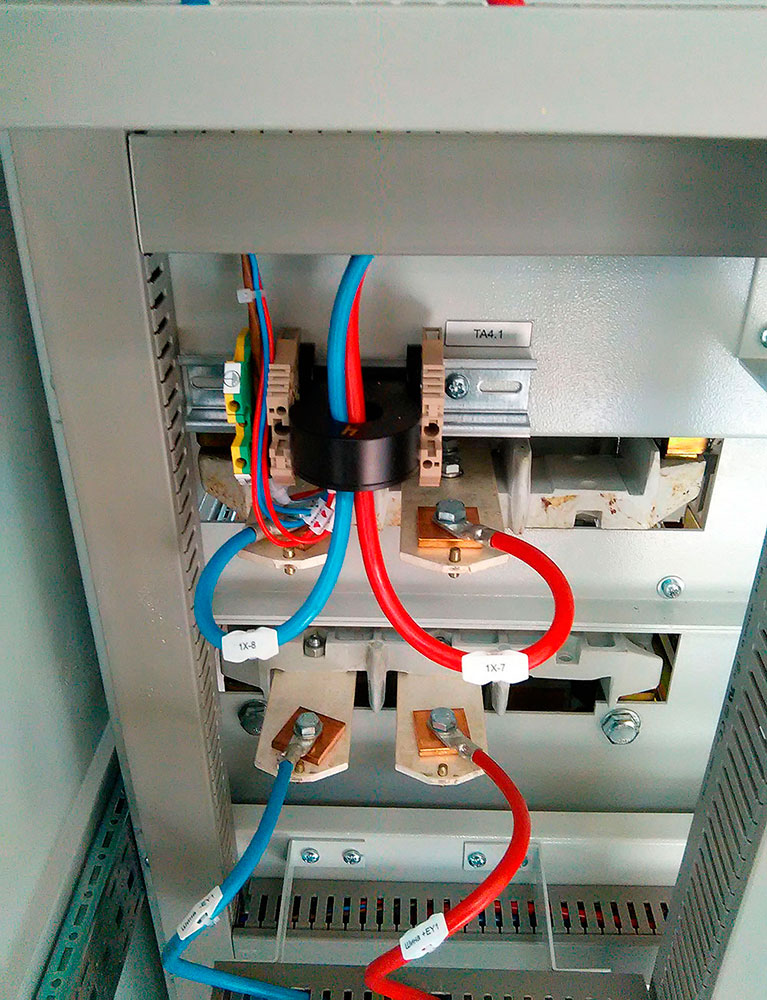

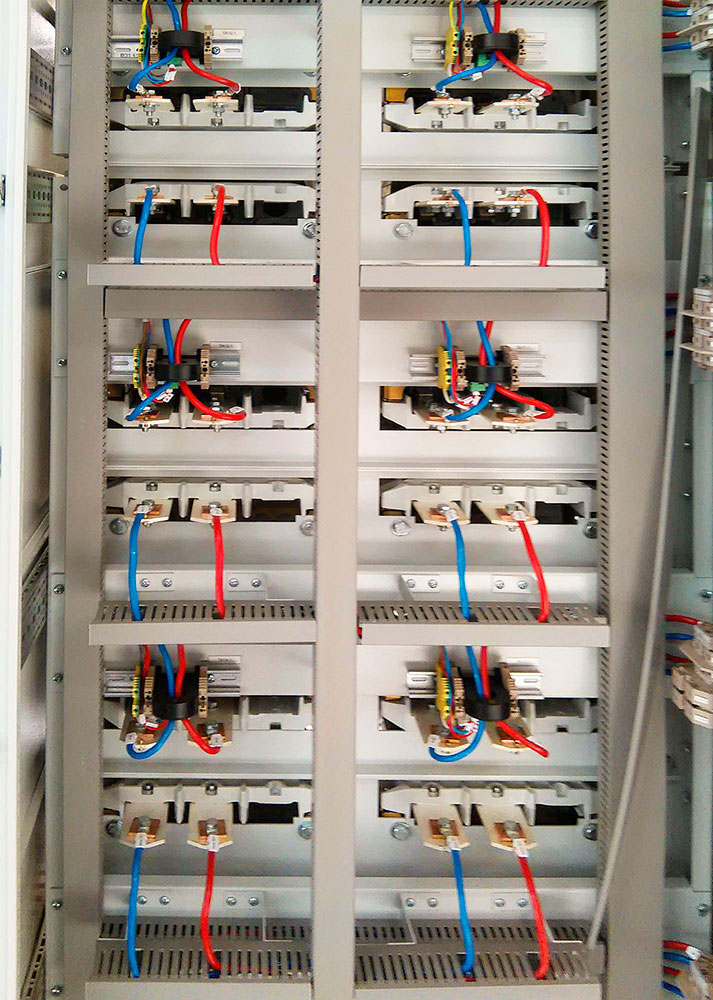

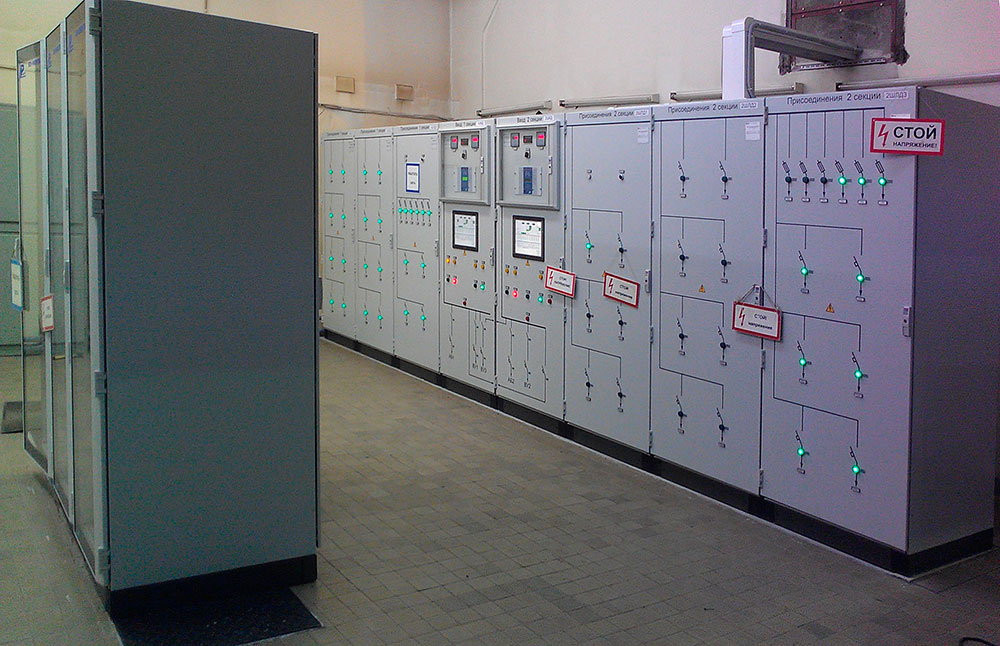

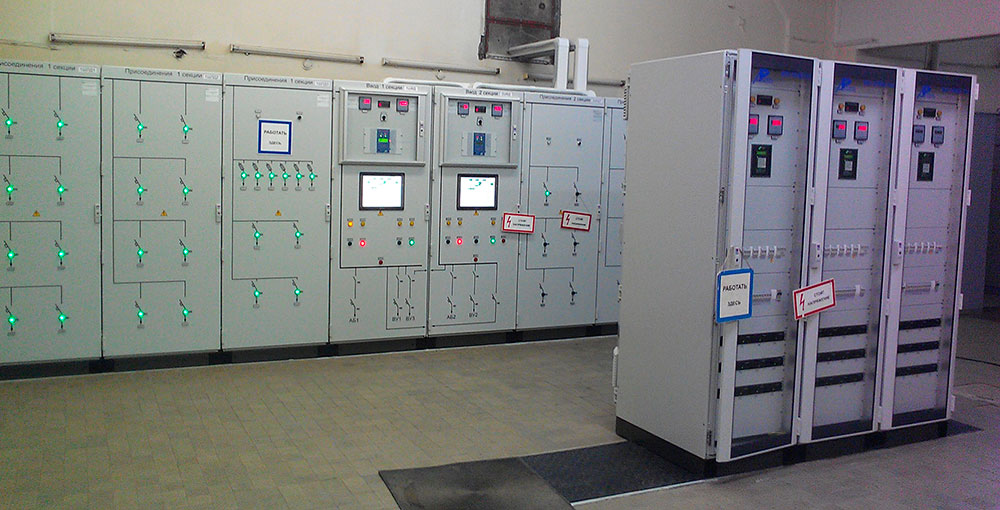

Особенности системы «СЕНСОР-СМ»
- Отсутствие внешнего наложенного источника напряжения или тока, благодаря чему отсутствует дополнительное повышение напряжения на полюсах сети во всех режимах работы, которое может привести к пробою изоляции и спровоцировать двойное замыкание на землю в сети.
- Система «СЕНСОР-СМ» позволяет работать совместно с традиционной схемой контроля изоляции.
- Контроль изоляции в сети с двумя ЩПТ (АКБ).
- Контроль изоляции в ЩПТ с двумя секциями.
- Контроль изоляции в шкафах распределения.
- Высокая помехоустойчивость к помехам от зарядно-выпрямительных устройств.
- Измерение не только полного сопротивления изоляции сети, но и сопротивления изоляции сети по полюсам и сопротивления изоляции сети по присоединениям.
- Определение снижения сопротивления изоляции в нескольких точках сети одновременно, в том числе и на разных полюсах.
- Возможность работы с заданной точностью в протяженных сетях постоянного тока.
- Система не оказывает воздействие на чувствительные дискретные входы микропроцессорных защит.
- Наличие переносного устройства контроля изоляции «СЕНСОР-ПМ» расширяет функциональность системы.

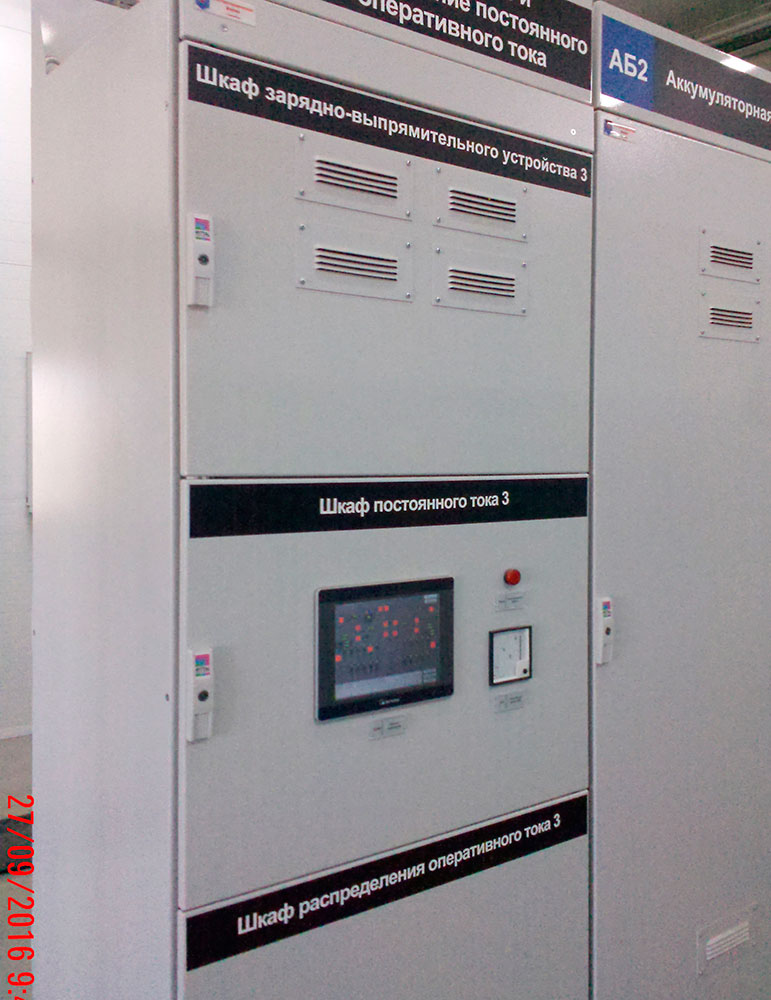

Все измерения и результаты контроля системы «СЕНСОР-СМ» отображаются на HMI-панели. HMI-панель фирмы Wientek — компактная вычислительная машина со встроенным сенсорным жидкокристаллическим дисплеем, предназначенная для визуализации параметров процесса и осуществления операторского управления. Диагональ панели от 7 до 15 дюймов (определяется при заказе). Особенность используемых панелей — влагозащита процессорной платы и гальваническая изоляция портов RS485.
| Основные технические характеристики панели | |
|---|---|
| Разрешение | 800 х 480 |
| Сенсорная панель | резистивного типа |
| Рабочая температура | 0-50°C |
| Влажность | 10-90% (без конденсации) |
| Часы реального времени | встроенные (синхронизация по NTP протоколу) |
| USB | 2.0 x 1 |
| Порт Ethernet: COM1 COM2 COM3 |
10/100 Base-T х 1 RS-232 RS-485 2w/4w RS-485 2w |
| Поддерживаемые протоколы | Modbus |
Сеть постоянного тока находится в нормальном состоянии. Аккумуляторная батарея (АБ) подключена и полностью заряжена. Напряжение в норме. Оба зарядно-выпрямительных стройства (ЗВУ) подключены к секциям распределения. Изоляция цепей постоянного тока не повреждена. Две минуты назад отключалась АБ. Сорок минут назад на присоединении 2FU3 было зафиксировано снижение изоляции до предупредительного уровня. Подробнее об этих и других событиях можно посмотреть в Журнале.

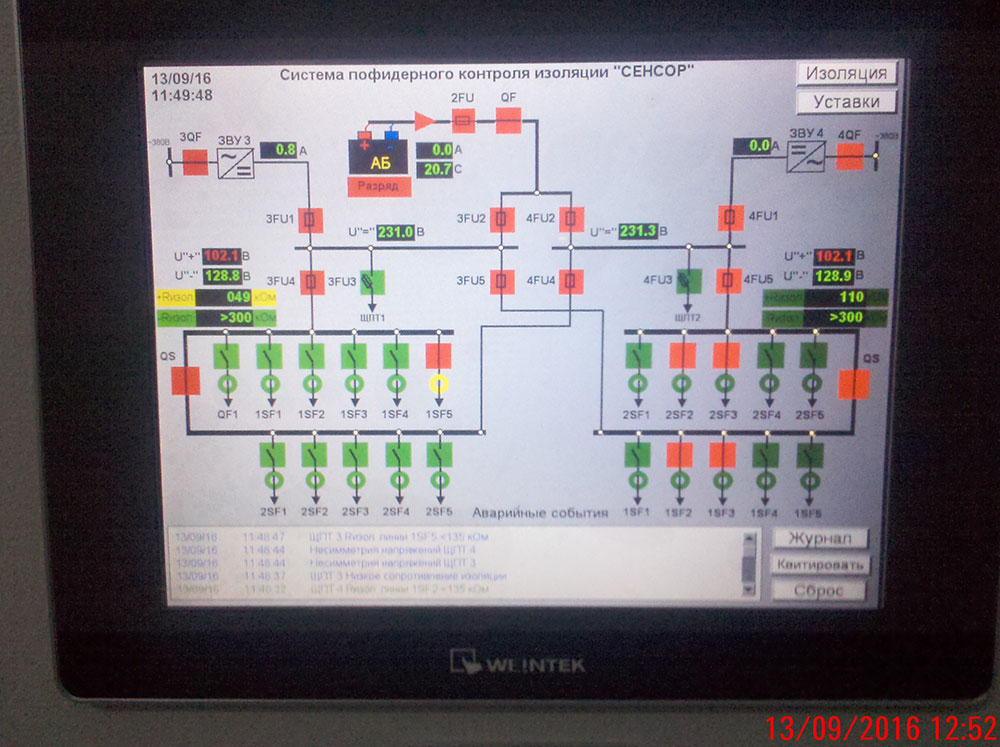

На присоединении 2FU5 зафиксировано снижение сопротивления изоляции ниже предупредительного уровня (выделяется желтым цветом). Как следствие, возникла несимметрия напряжения. Необходимо брать переносное устройство «СЕНСОР-ПМ» и срочно искать место повреждения изоляции на фидере 2FU5. О событиях, которые предшествовали предаварийной ситуации, можно посмотреть в Журнале.
На присоединении 2FU5 зафиксировано замыкание минусового полюса. Как следствие, напряжение на полюсе имеет нулевое значение. Необходимо снова брать переносное устройство «СЕНСОР-ПМ» и СРОЧНО искать место повреждения изоляции на фидере 2FU5. О событиях, которые предшествовали аварийной ситуации, можно посмотреть в Журнале.
Произошло аварийное или плановое отключение аккумуляторной батареи. На экране отображается состояние разъединителя (QS1). В Журнале фиксируется дата и время события. Кроме того, отключена отходящая линия 2FU1. В Журнале можно посмотреть причину — аварийное или плановое отключение. В случае аварийного отключения дополнительно раздается звуковой сигнал.
Работа системы «СЕНСОР-СМ» фиксируется в журнале событий. Аварийные события отображаются красным цветом. Текущие события — зеленым. Имеется возможность «квитировать» аварийные события (как отметка о том, что событие просмотрено оперативным персоналом). «Квитированное» событие отображается синим цветом. Цвета могут быть заданы любыми по требованию Заказчика.
Текущее состояние изоляции всех отходящих линий может быть представлено на одном экране. Данный пример показывает, что на линии 2FU3 произошло некритичное снижение сопротивления изоляции. При снижении уровня до предупредительного надпись отображается желтым мигающим цветом. Аварийное снижение отображается красным цветом. Имеется возможность представления информации в графическом виде.
Состояние изоляции всей сети может быть представлено в графическом виде. Отображается изменение суммарного сопротивления сети в течение интервалов времени. Бордовая линия соответствует положительной полярности постоянного тока. Синяя линия — отрицательной полярности. Горизонтальные линии отображают заданные пользователем уставки контроля: желтый цвет — предупредительный уровень (в данном случае 135кОм), красный цвет — аварийный уровень (в данном случае 20кОм).
